Horizontal tube honing machine – Lyor S – Version with 2 spindles NL
Merk: Robbi

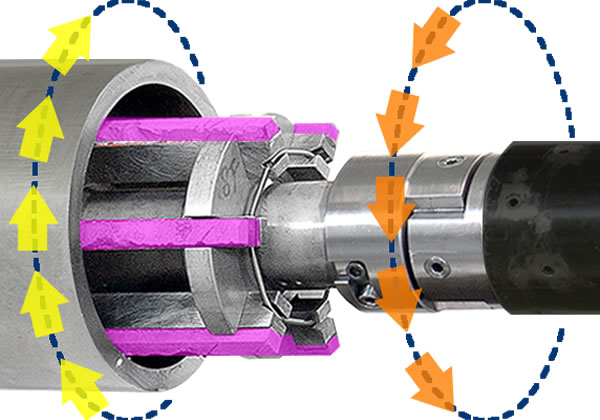

Naast de hoonkopspil met de hoonsteen hydraulische expansie, roteert een tweede spil het component in de tegenovergestelde richting van de hoonkop.
Aanvraag offerteHorizontale hoonmachines LYOR onderscheiden zich door hun stijfheid en kracht.
- Een hydraulische cilinder regelt de beweging van de hoonkop.
- Driefasen elektromotor bestuurd door een vectoromvormer, servo-geventileerd en de spindel bestuurt rotatie.
- De overbrenging van de aandrijving gebeurt via een tandwielkast waarin de tandwielen worden gehard en geslepen, waardoor een hoog koppel en verspaning worden geprojecteerd.
- Programmeren is heel eenvoudig met de 'aanraak-' scherm '.
- De visualisatie van alle werkgegevens stelt de operator in staat om tijdens de werkcyclus aanwezig te zijn.
Voordelen of Contra-rotating component
Opmerkelijk zijn de voordelen van het feit dat de contra-rotantibg-component tegen verdraaien wordt bewerkt ten opzichte van de bodem, waaronder:
- verbeterde rondheid en rechtheid van de boring
- grote productiviteit, vooral op kleine diameter componenten
- de hoonolie wordt gelijkmatig en constant in de componenten verdeeld, waardoor de warmtedispersie die door het slijpproces wordt geproduceerd, toeneemt. (op machines zonder rotatie, is de hitte geconcentreerd op het bovenste gedeelte van het onderdeel waar minder hoonolie is).
Technical Specifications
UM
40.20
40.30
40.40
40.50
40.60
40.70
Bore diameter (Min. – Max.)
mm.
20-400
20-400
20-400
20-400
20-400
20-400
Max. tube length
mm.
2000
3000
4000
5000
6000
7000
Max. honing head stroke
mm.
3000
4000
5000
6000
7000
8000
Number of steady rests for honing head extension
#
1
1
2
2
2
2
Machine length
m.
9
11
13
15
17
19
Machine width
m.
2,8
2,8
3,4
3,4
3,4
3,4
